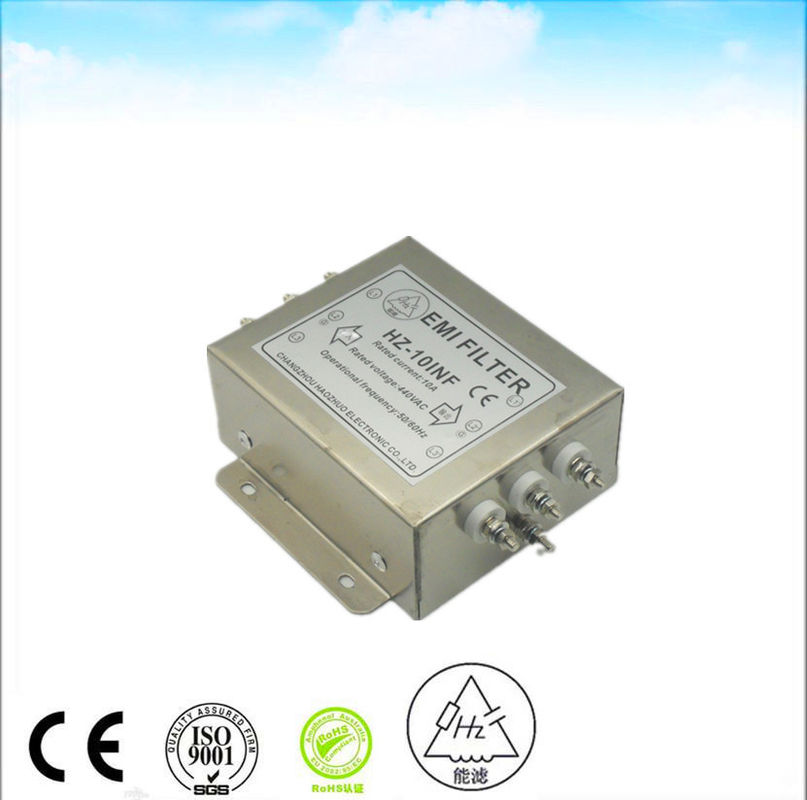

Bộ lọc EMI thụ động năng lượng mặt trời 3 pha cho biến tần PV 440 480VAC 5A phòng chống nhiễu điện từ

Cách đo hiệu quả bộ lọc

(1) Suy hao chèn

Hiệu quả giảm nhiễu của bộ lọc được biểu thị bằng suy hao chèn. Như thể hiện trong Hình 3, một bộ lọc đã được lắp vào mạch nối nguồn tín hiệu 50 ohms với tải, sau đó sự thay đổi điện áp ở phía tải (từ B đến C) đã được đo. Điều này thường được biểu thị bằng dB.

(2) dB

dB (decibel) là một đơn vị dùng để biểu thị tỷ lệ. Như thể hiện trong Bảng 2, khả năng giảm nhiễu xuống 1/10 được biểu thị là 20dB, trong khi khả năng giảm nhiễu xuống 1/100 được biểu thị là 40dB. Mỗi lần nhiễu giảm xuống 1/10, dB sẽ tăng thêm 20 (đối với suy hao chèn).
Sử dụng dB rất tiện lợi vì nó có thể biểu thị một tỷ lệ lớn thông qua phép cộng. Kết quả đo nhiễu cũng thường được biểu thị bằng dB. Ví dụ, 40dBµV biểu thị một điện áp mà 1µV là 0 dB, và do đó nó có nghĩa là 100µV.

(3) Các con số cần ghi nhớ

Khi nhiễu tăng gấp đôi, dB thay đổi 6dB. Khi nhiễu tăng gấp mười lần, dB thay đổi 20dB. Hai con số này được sử dụng rất thường xuyên, vì vậy việc ghi nhớ chúng có thể hữu ích.
Tuy nhiên, hãy lưu ý rằng các con số này được sử dụng khi biểu thị điện áp. Đối với công suất, sự gia tăng gấp mười lần dẫn đến sự thay đổi 10dB. Điều này là do công suất có mối quan hệ tỷ lệ với bình phương điện áp (P=V2/R).

(4) Thay thế tham số S

Khi bộ lọc có thể được coi là một mạch tuyến tính, suy hao chèn có thể được thay thế bằng giá trị tuyệt đối của hệ số truyền tham số S (S21 hoặc S12) được đo trên hệ thống 50 ohms. Điều này là do hệ thống đo 50 ohms được kết nối trước và sau bộ lọc, cho cả hai phép đo. Bất cứ khi nào có thể, chúng tôi sử dụng giá trị được đo bằng tham số S làm suy hao chèn.
