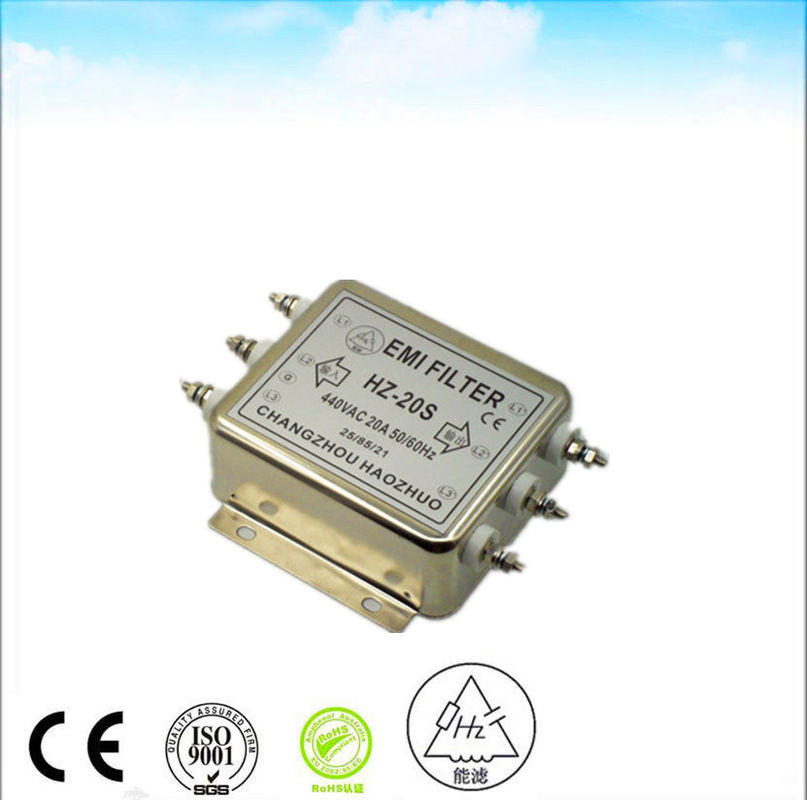

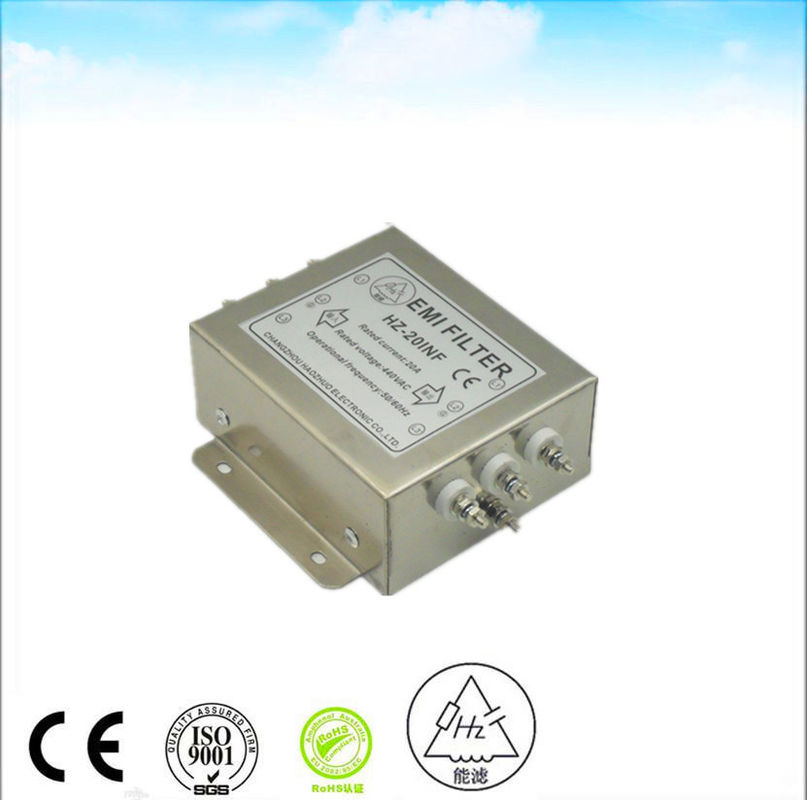

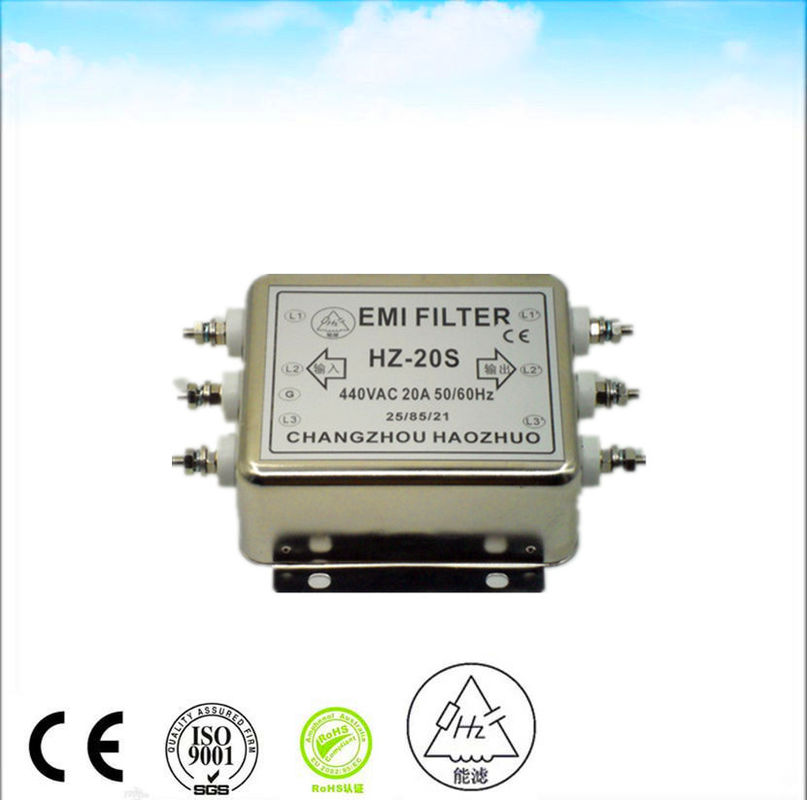

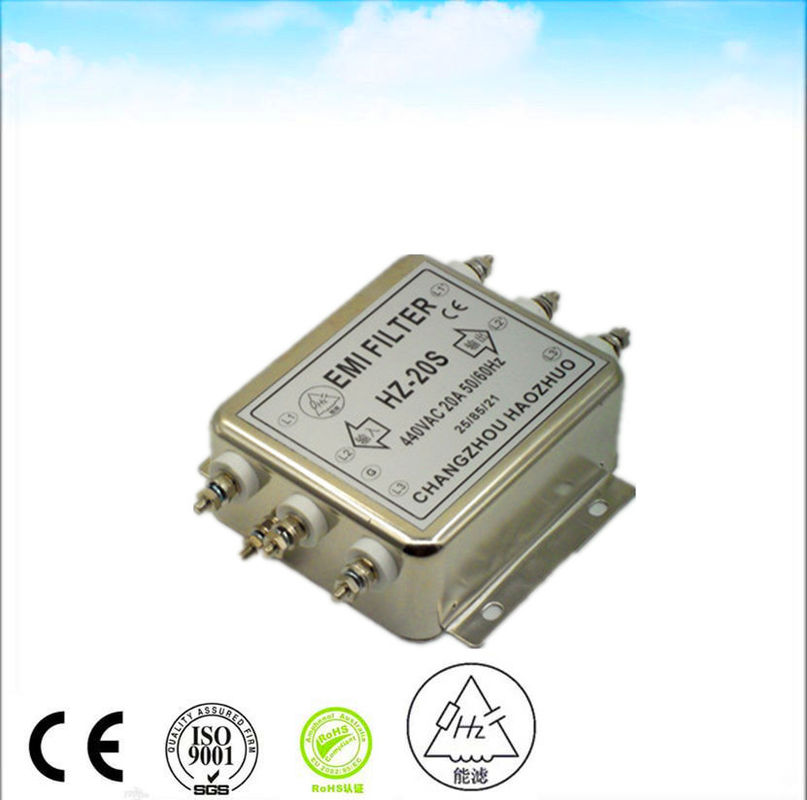

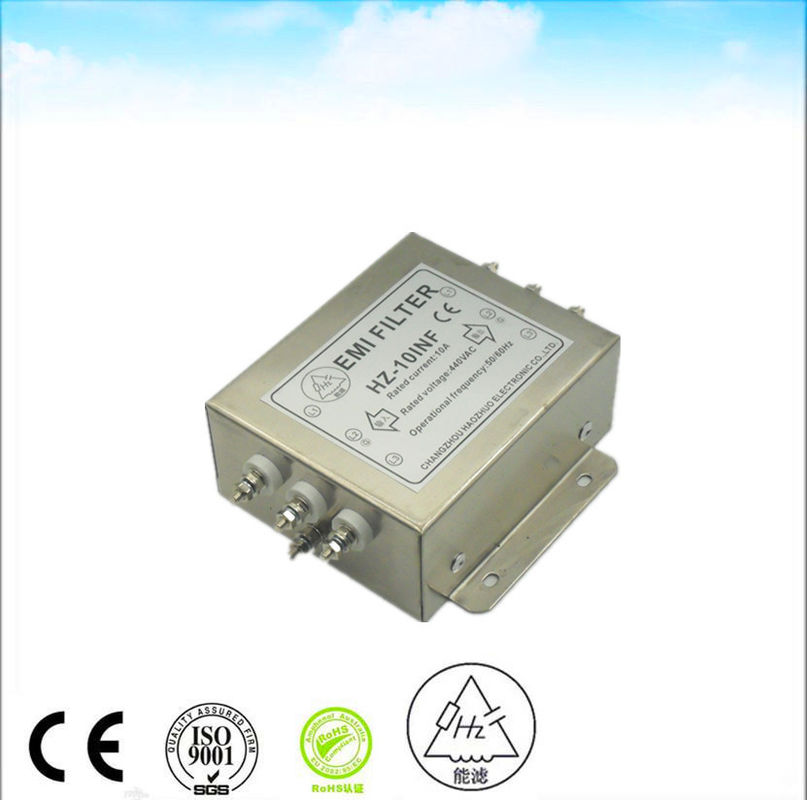

Biến tần năng lượng mặt trời Bộ lọc EMI RFI 3 pha thụ động cho bộ chuyển đổi Dc Dc 440 480VAC 5A

Cách đo lường hiệu quả của bộ lọc

(1) Mất đoạn chèn

Hiệu quả giảm nhiễu của bộ lọc được biểu thị bằng suy hao chèn.Như trong Hình 3, một bộ lọc được đưa vào mạch kết nối nguồn tín hiệu 50 ôm với tải và sau đó đo sự thay đổi điện áp ở phía tải (B đến C).Điều này thường được biểu thị bằng dB.

(2) dB

dB (decibel) là một đơn vị được sử dụng để biểu thị một tỷ lệ.Như trong Bảng 2, khả năng giảm tiếng ồn đến 1/10 được biểu thị bằng 20dB, trong khi khả năng giảm tiếng ồn đến 1/100 được biểu thị bằng 40dB.Mỗi khi tiếng ồn giảm xuống 1/10, dB tăng 20 (đối với suy hao chèn).
Sử dụng dB rất thuận tiện vì nó có thể biểu thị một tỷ lệ lớn thông qua phép cộng.Kết quả đo tiếng ồn cũng thường được biểu thị bằng dB.Ví dụ, 40dBµV đại diện cho một điện áp trong đó 1µV là 0 dB, và vì vậy nó có nghĩa là 100µV.

(3) Những con số cần ghi nhớ

Khi tiếng ồn tăng gấp đôi, dB thay đổi 6dB.Khi tiếng ồn tăng gấp mười lần, dB thay đổi 20dB.Hai con số này được sử dụng rất thường xuyên, vì vậy có thể hữu ích khi ghi nhớ chúng.
Tuy nhiên, lưu ý rằng những con số này được sử dụng khi biểu diễn điện áp.Đối với sức mạnh, sự gia tăng gấp mười lần dẫn đến sự thay đổi 10dB.Điều này là do công suất có mối quan hệ tỷ lệ với bình phương điện áp (P = V2 / R).

(4) Thay thế tham số S

Khi một bộ lọc có thể được coi là một mạch tuyến tính, suy hao chèn có thể được thay thế bằng giá trị tuyệt đối của hệ số truyền tham số S (S21 hoặc S12) được đo trên hệ thống 50 ôm.Điều này là do hệ thống đo 50 ohms được kết nối trước và sau bộ lọc, cho cả hai phép đo.Bất cứ khi nào có thể, chúng tôi sử dụng giá trị được đo bằng tham số S làm suy hao chèn.

• Chúng tôi là nhà sản xuất bộ lọc EMI chuyên nghiệp và nổi tiếng.
• Đội ngũ kỹ thuật của chúng tôi có hơn 10 năm kinh nghiệm trong việc thiết kế bộ lọc EMI.Chúng tôi biết rất rõ tiêu chuẩn an toàn UL VDE CSA CE CQC vv.
• Đội ngũ dịch vụ kỹ thuật của chúng tôi tìm hiểu nhiều loại tiêu chuẩn thử nghiệm như ứng dụng công nghiệp (IEC61800-3 cho biến tần tần số EN12015 cho thang máy EN55011 cho thiết bị ISM, v.v.) và ứng dụng quân sự (GJB151A GJB152A, v.v.). Chúng tôi có thể giải quyết vấn đề EMI một cách nhanh chóng hiệu quả và thấp- tốn kém.
• Thiết bị kiểm tra của chúng tôi: cầu kỹ thuật số LCR / máy kiểm tra điện áp / máy kiểm tra điện trở cách điện / máy phân tích phổ / máy kiểm tra cuộn cảm / nguồn tín hiệu tiêu chuẩn / phòng che chắn / máy kiểm tra cường độ nhiễu, v.v.
• Sản phẩm của chúng tôi: Bộ lọc EMI cho mục đích chung / Bộ lọc EMI cho biến tần / Bộ lọc EMI cho cơ sở che chắn / Bộ lọc EMI cho ứng dụng quân sự.
• Lợi thế của chúng tôi: chất lượng cao / hiệu quả chi phí cao / thời gian thực hiện ngắn
• Dịch vụ của chúng tôi: tất cả các sản phẩm đều có bảo hành hai năm
• Khách hàng chính của chúng tôi: ổ đĩa biến tần và hệ thống truyền động servo / hệ thống che chắn MRI / hệ thống biến tần năng lượng mặt trời / hệ thống vận chuyển đường sắt, v.v.
