customized MRI Faraday Cage RF Shielding Room

Phòng che chắn RF MRI Faraday Cage tùy chỉnh

  • Điểm nổi bật

    Lồng Faraday MRI

    ,

    Lồng Faraday MRI tùy chỉnh

  • Sức mạnh
    điện tử
  • Kích cỡ
    Tùy chỉnh
  • phụ kiện 1
    cửa sổ MRI
  • Phụ kiện 2
    cửa chụp cộng hưởng từ
  • Phụ kiện 3
    bảng đồng
  • Phụ kiện 4
    BỘ LỌC EMI
  • Phụ kiện 5
    tổ ong
  • Phụ kiện 6
    ống dẫn sóng khí
  • Phụ kiện 7
    PVC cho sàn
  • Phụ kiện 8
    PVC cho tường
  • Phụ kiện 9
    Ánh sáng
  • Đơn vị bán hàng
    Đơn lẻ
  • Kích thước gói đơn
    200X200X200cm
  • Trọng lượng tổng đơn
    500.000 kg
  • Loại gói
    Vỏ gỗ
  • Place of Origin
    Jiangsu, China
  • Hàng hiệu
    HZ
  • Model Number
    MRI RF CAGE
  • Minimum Order Quantity
    1 Set
  • Giá bán
    $20,000.00 / Set

Phòng che chắn RF MRI Faraday Cage tùy chỉnh

Lồng Faraday MRI



Phòng quét MRI Tính năng sản phẩm:



Việc che chắn RF được thiết lập bằng cách xây dựng các buồng từ hệ thống bảng mạ kẽm loại chảo 2mm.Các góc của tấm che chắn được hàn, phun mạ kẽm và lắp ráp bằng ốc vít đặc biệt M10 trên khoảng cách 150mm.Các ốc vít này được lắp đặt theo mô-men xoắn được xác định trước để đảm bảo độ suy giảm che chắn RF có tuổi thọ cao.Giữa các mặt bích của tấm chắn RF, một miếng đệm hiệu suất cao được lắp đặt cẩn thận.Cấu trúc này dựa trên các phương pháp thực hành tốt nhất và mang lại hiệu suất che chắn RF cao nhất cho cả ứng dụng quân sự và công nghiệp.Hơn nữa, thiết kế loại bỏ nhu cầu hàn, cắt hoặc cưa cho phép lắp đặt tại chỗ nhanh chóng và sạch sẽ.

  • Đồng nguyên chất, lắng đọng điện
  • Mức suy giảm RF từ > 100 dB đến tần số 400 MHz
  • Tường RF đứng tự do, có cấu trúc cách ly
  • Tấm tường và trần trọng lượng nhẹ
  • Tấm chắn RF được thiết kế và chế tạo tại nhà máy
  • Nội thất thân thiện với nhà thầu

Phòng quét MRI Mô tả:

Cấu trúc khung mô-đun này được bọc bằng đồng mạ điện có thể phù hợp với bất kỳ tiêu chí thiết kế nào.Hệ thống được thiết kế và bắt vít giúp tăng cường tính toàn vẹn của RF với các đường nối rộng 4,4 cm (1 3/4") được nén ở mức độ cao, mang lại bề mặt tấm chắn liền mạch. Các ốc vít bên trong không cần phải xuyên qua bề mặt tấm chắn theo thiết kế, giúp nâng cao tuổi thọ lâu dài của tấm chắn.



Tính năng sản phẩm
Tấm che chắn được làm bằng các tấm thép cán nguội đúc khuôn.Chúng được nối theo cách và được hàn bằng chất bảo vệ CO2, có thể hạn chế các tấm không bị biến dạng và đảm bảo độ phẳng của các tấm thép.
Xây dựng khung tự hỗ trợ được làm bằng vật liệu phần.
Cửa che chắn là tùy chọn: cửa điện động tiêu chuẩn (điện động / thay thế bằng tay), cửa che chắn hoàn toàn tự động (kích hoạt bằng ánh sáng bằng mật khẩu).Trang trí inox phụ trên bề mặt cửa.Kích thước tiêu chuẩn của cửa là: 0,85×2(m).
Cửa chắn trượt treo quy mô lớn, cửa đẩy trượt điện động, cửa túi khí trượt điện động, cửa xoay có đường ray.
Cửa sổ thông gió được thiết kế theo dạng ống dẫn sóng di động có kích thước: 300×300(mm).
Bộ lọc nguồn ở trạng thái hiệu suất cao và độ rò rỉ thấp.
Điện thoại, điều hòa không khí, thiết bị chữa cháy, cáp quang và cáp CAT5 có thể được trang bị theo yêu cầu.
Trang trí sẽ được bố trí trong phòng che chắn theo yêu cầu phòng thiết bị tiêu chuẩn.
Thuộc tính che chắn (dB)


Từ trường

14kHz85dB
100KHz100dB
200KHz110dB
Làn sóng máy bay50-103 MHz120dB


Vi mạch

1-10GHz110dB
10-20GHz100dB
20-40GHz80dB
Phạm vi ứng dụng
Kiểm tra EMC
Mục 1Loại bảng mô-đun, tấm thép mạ kẽm 2mm/3mm
Mục 2Cửa che chắn RF, Kích thước mở: 1000 * 2000mm
Hoặc kích thước tùy chỉnh

Mục 3Bộ lọc nguồn
16A/ 32A/50A/63A
Hoặc tham số tùy chỉnh

Mục 4Tấm thông gió tổ ong
300x300x25mm
300x600x25mm
Hoặc kích thước tùy chỉnh

Mục 5Bảng điều khiển RF
300*200mm, bao gồm ống dẫn sóng Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
Hoặc kích thước tùy chỉnh

Mục 6Sàn nhà
Sàn chống tĩnh điện hoặc sàn gỗ công nghiệp
Hoặc vật liệu tùy chỉnh

Mục 7Chất hấp thụ bọt RF
Gạch ferrite
Bộ hấp thụ công suất cao

Mục 8Ngón tay đồng berili
Mục 9Ống dẫn sóng thép
Mục 10Miếng đệm che chắn EMI



Phụ kiện phòng quét MRI

Phụ kiện 1Cửa MRI 1,2x2,1M
Phụ kiện 2Cửa sổ MRI 0,8x1,2M
Phụ kiện 3Bộ lọc EMI 16A/ 25A/ 30A
Phụ kiện 4

Bộ lọc tổ ong bằng đồng thau

300x300x25mm

300x600x25mm

Phụ kiện 5

Tấm đồng

Lá đồng 1380mmx0.105mm

Phụ kiện 6Ống dẫn sóng bằng đồng
Phụ kiện 7

Băng đồng

Chiều rộng 25mm 50M/cuộn

Chiều rộng 50mm 50M/cuộn

Phụ kiện 8

Len đồng

2,5KGS/cuộn

Phụ kiện 9Ngón tay đồng berili

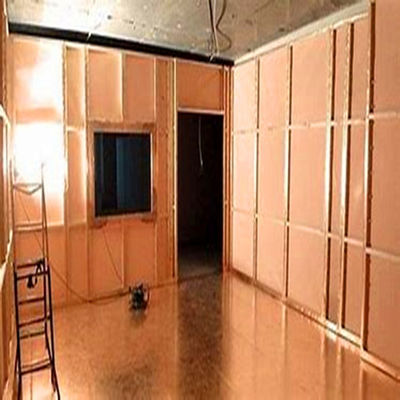

Phòng che chắn RF MRI Faraday Cage tùy chỉnh 0
