Phòng thử nghiệm che chắn RF EMC

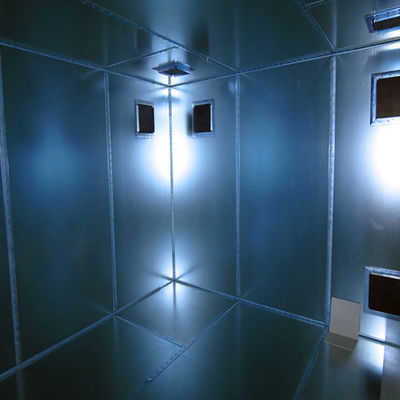

Phòng được che chắn mô-đun hoặc Lồng Faraday mô-đun được xây dựng bằng cách sử dụng các tấm thép tấm mạ kẽm, dày 2mm, đúc sẵn cho phép các tùy chọn cấu hình và kích thước gần như không giới hạn, đồng thời cung cấp hiệu suất che chắn tối đa và chống ăn mòn.Các tấm được kết nối bằng cách sử dụng bu lông và miếng đệm lưới dẫn điện được đặt giữa mỗi mối nối.
Khi một căn phòng được che chắn là cần thiết?
· Nếu phòng thí nghiệm của bạn ở gần một máy phát phổ rộng (tức là thiết bị truyền nhiều tần số dưới 400Hz), tháp vô tuyến, máy phát điện thoại di động hoặc các máy phát điện trường lớn khác, thì bạn nên xem xét một căn phòng được che chắn.
· Nếu nghiên cứu của bạn nằm trong dải gamma và bạn không muốn sử dụng bộ lọc notch 60 / 50Hz để loại bỏ nhiễu nguồn điện lưới, bạn có thể cân nhắc phòng được che chắn.Chúng tôi khuyên bạn nên thực hiện các bước trên để giảm thiểu tiếng ồn của nguồn điện lưới trước tiên.Nếu điều đó không đủ cho nhu cầu của bạn, thì một căn phòng được che chắn có thể giúp ích.
| Tính năng sản phẩm | ||||
| Các tấm che chắn được làm bằng thép tấm cán nguội đúc.Chúng được nối theo cách và hàn với lớp bảo vệ CO2, có thể hạn chế các tấm thép không bị biến dạng và đảm bảo độ phẳng của các tấm thép. | ||||
| Cấu trúc khung tự hỗ trợ được làm bằng vật liệu phần. | ||||
| Cửa che chắn là tùy chọn: cửa điện động tiêu chuẩn (thay thế bằng điện / thủ công), cửa che chắn hoàn toàn tự động (kích hoạt bằng ánh sáng bằng mật khẩu) cửa trượt.Trang trí bằng thép không gỉ phủ lớp trên bề mặt của cửa.Kích thước tiêu chuẩn của cửa là: 0,85 × 2 (m). | ||||
| Cửa chắn trượt treo quy mô lớn, cửa đẩy trượt điện động, cửa túi khí trượt điện động, cửa mở quay có rãnh. | ||||
| Cửa sổ thông gió được thiết kế theo kiểu dẫn sóng di động với kích thước: 300 × 300 (mm). | ||||
| Bộ lọc nguồn có hiệu suất cao và ít rò rỉ. | ||||
| Các thiết bị điện thoại, điều hòa không khí, chữa cháy, cáp quang và cáp CAT5 có thể được trang bị tùy chỉnh. | ||||
| Trang trí sẽ được bố trí trong phòng che chắn theo yêu cầu phòng thiết bị tiêu chuẩn. | ||||
| Thuộc tính che chắn (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Làn sóng máy bay | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40 GHz | 80dB | |||
| Phạm vi ứng dụng | ||||
| Thử nghiệm EMC | ||||
| Các mục 1 | Loại bảng mô-đun, tấm thép mạ kẽm 2mm / 3mm | |||
| Mục 2 | Cửa chắn RF, Kích thước mở: 1000 * 2000mm Hoặc kích thước tùy chỉnh | |||
| Các mục 3 | Bộ lọc nguồn 16A / 32A / 50A / 63A Hoặc tham số tùy chỉnh | |||
| Các mục 4 | Tấm thông gió tổ ong 300x300x25mm 300x600x25mm Hoặc kích thước tùy chỉnh | |||
| Các mục 5 | Bảng điều khiển RF 300 * 200mm, bao gồm ống dẫn sóng Ø4cm / L220cm x1 BNC * 2 / N * 2 / SMA * 2 Hoặc kích thước tùy chỉnh | |||
| Các mục 6 | Sàn nhà Sàn chống tĩnh điện hoặc sàn Laminate Hoặc vật liệu tùy chỉnh | |||
| Các mục 7 | Máy hấp thụ bọt RF Ngói ferit Bộ hấp thụ công suất cao | |||
| Các mục 8 | Ngón tay đồng berili | |||
| Các mục 9 | Ống dẫn sóng thép | |||
| Các mục 10 | Miếng đệm che chắn EMI | |||
| Đặc tính che chắn của buồng không dội âm RF (dB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Làn sóng máy bay | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
