| MOQ: | 1 bộ |
| giá bán: | $20,000.00 / Set |

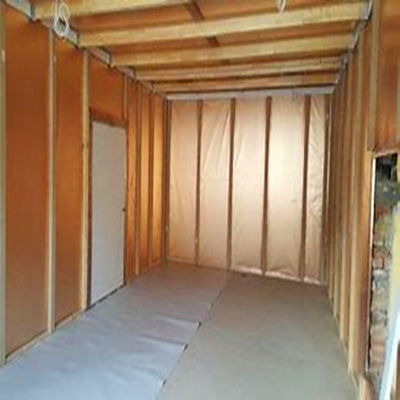

PHÒNG CHẮN MRI RF tùy chỉnh
Do ô nhiễm điện từ môi trường ngày càng tăng, các phép đo nhạy và chính xác thường bị ảnh hưởng bởi nhiễu RF.Việc áp dụng các phòng được che chắn RF của Comtest mang lại mức suy giảm che chắn cao nhất có thể, tạo ra môi trường điện từ được kiểm soát để thực hiện thử nghiệm có độ nhạy cao mà không bị biến dạng.
Phòng quét MRI Tính năng sản phẩm:
Phòng quét MRI Mô tả:
Cấu trúc khung mô-đun này được bọc bằng đồng mạ điện có thể phù hợp với bất kỳ tiêu chí thiết kế nào.Hệ thống được thiết kế và bắt vít giúp tăng cường tính toàn vẹn của RF với các đường nối rộng 4,4 cm (1 3/4") được nén ở mức độ cao, mang lại bề mặt tấm chắn liền mạch. Các ốc vít bên trong không cần phải xuyên qua bề mặt tấm chắn theo thiết kế, giúp nâng cao tuổi thọ lâu dài của tấm chắn.
| Tính năng sản phẩm | ||||
| Tấm che chắn được làm bằng các tấm thép cán nguội đúc khuôn.Chúng được nối theo cách và được hàn bằng chất bảo vệ CO2, có thể hạn chế các tấm không bị biến dạng và đảm bảo độ phẳng của các tấm thép. | ||||
| Xây dựng khung tự hỗ trợ được làm bằng vật liệu phần. | ||||
| Cửa che chắn là tùy chọn: cửa điện động tiêu chuẩn (điện động / thay thế bằng tay), cửa che chắn hoàn toàn tự động (kích hoạt bằng ánh sáng bằng mật khẩu).Trang trí inox phụ trên bề mặt cửa.Kích thước tiêu chuẩn của cửa là: 0,85×2(m). | ||||
| Cửa chắn trượt treo quy mô lớn, cửa đẩy trượt điện động, cửa túi khí trượt điện động, cửa xoay có đường ray. | ||||
| Cửa sổ thông gió được thiết kế theo dạng ống dẫn sóng di động có kích thước: 300×300(mm). | ||||
| Bộ lọc nguồn ở trạng thái hiệu suất cao và độ rò rỉ thấp. | ||||
| Điện thoại, điều hòa không khí, thiết bị chữa cháy, cáp quang và cáp CAT5 có thể được trang bị theo yêu cầu. | ||||
| Trang trí sẽ được bố trí trong phòng che chắn theo yêu cầu phòng thiết bị tiêu chuẩn. | ||||
| Thuộc tính che chắn (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Làn sóng máy bay | 50-103 MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Phạm vi ứng dụng | ||||
| Kiểm tra EMC | ||||
| Mục 1 | Loại bảng mô-đun, tấm thép mạ kẽm 2mm/3mm | |||
| Mục 2 | Cửa che chắn RF, Kích thước mở: 1000 * 2000mm Hoặc kích thước tùy chỉnh | |||
| Mục 3 | Bộ lọc nguồn 16A/ 32A/50A/63A Hoặc tham số tùy chỉnh | |||
| Mục 4 | Tấm thông gió tổ ong 300x300x25mm 300x600x25mm Hoặc kích thước tùy chỉnh | |||
| Mục 5 | Bảng điều khiển RF 300*200mm, bao gồm ống dẫn sóng Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Hoặc kích thước tùy chỉnh | |||
| Mục 6 | Sàn nhà Sàn chống tĩnh điện hoặc sàn gỗ công nghiệp Hoặc vật liệu tùy chỉnh | |||
| Mục 7 | Chất hấp thụ bọt RF Gạch ferrite Bộ hấp thụ công suất cao | |||
| Mục 8 | Ngón tay đồng berili | |||
| Mục 9 | Ống dẫn sóng thép | |||
| Mục 10 | Miếng đệm che chắn EMI | |||
Phụ kiện phòng quét MRI
| Phụ kiện 1 | Cửa MRI 1,2x2,1M |
| Phụ kiện 2 | Cửa sổ MRI 0,8x1,2M |
| Phụ kiện 3 | Bộ lọc EMI 16A/ 25A/ 30A |
| Phụ kiện 4 | Bộ lọc tổ ong bằng đồng thau 300x300x25mm 300x600x25mm |
| Phụ kiện 5 | Tấm đồng Lá đồng 1380mmx0.105mm |
| Phụ kiện 6 | Ống dẫn sóng bằng đồng |
| Phụ kiện 7 | Băng đồng Chiều rộng 25mm 50M/cuộn Chiều rộng 50mm 50M/cuộn |
| Phụ kiện 8 | Len đồng 2,5KGS/cuộn |
| Phụ kiện 9 | Ngón tay đồng berili |
|
|
