5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM

5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m

Sản phẩm - Máy hấp thụ gạch Ferrite
  • Làm nổi bật

    5.2mm Ferrite Tile Absorber

    ,

    Máy hấp thụ gạch Ferrite trong buồng Anechoic

    ,

    3m Phòng Ferrite Tile

  • Kiểu
    gạch ferit
  • độ dày
    5,2mm
  • Màu sắc
    Đen
  • Tần số trung tâm danh nghĩa
    50/60Hz
  • Băng thông 3dB
    14K
  • Mất chèn
    100dB
  • Trở kháng đầu vào
    50ohm
  • MOQ
    500 chiếc
  • Cung cấp
    Cổ phần
  • Kích thước cơ sở
    100*100
  • Tần số hoạt động
    50/60Hz
  • Ứng dụng
    Phòng EMC
  • Cảng
    Thượng Hải
  • Nguồn gốc
    Giang Tô, Trung Quốc
  • Hàng hiệu
    neutral
  • Chứng nhận
    CE RoHS
  • Số mô hình
    5.2
  • Số lượng đặt hàng tối thiểu
    1-9 miếng
  • Giá bán
    $1000
  • chi tiết đóng gói
    10 chiếc trong một thùng carton tổng trọng lượng khoảng 10Kg
  • Khả năng cung cấp
    100 Piece / Pieces mỗi Tuần

5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m

  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
  • 5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber RF SHIELDING ROOM
Nhận giá nói chuyện ngay.

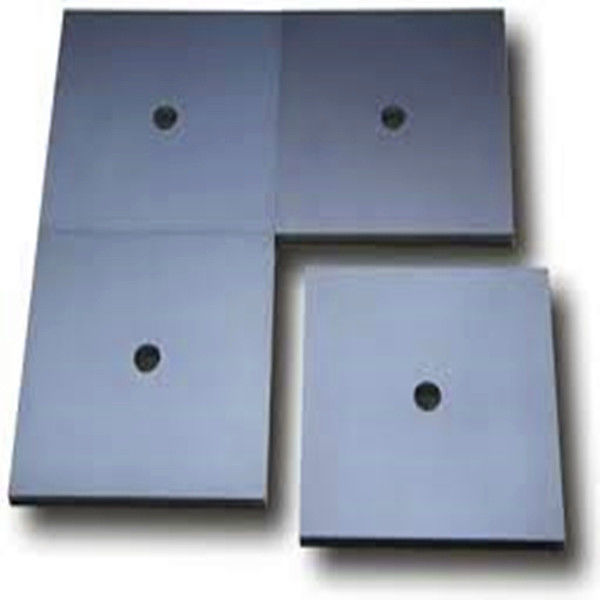

Kích thước gạch Ferrite

  • Kích thước đế: 100*100mm
  • Chiều cao tiêu chuẩn: 5.2mm, 6.7mm
  • Đường kính lỗ: 10mm





Ứng dụng gạch Ferrite

  • Sử dụng cho buồng EMC

Dựa trên nguyên tắc có độ từ thẩm phức tạp bằng (hoặc gần bằng) hằng số điện môi phức tạp. Các vật liệu có đặc tính này thể hiện trở kháng bằng với "không gian tự do" và do đó không phản xạ năng lượng bức xạ ở góc tới thông thường.

Gạch Ferrite có thể cung cấp khả năng hấp thụ từ 10dB - 25dB trong khoảng từ 30MHz đến 1GHz. Gạch mỏng (khoảng 0,26 inch), nhưng có thể nặng (khoảng 10 lbs mỗi foot vuông).



Kích thước cho gạch ferrite buồng EMC

  • Kích thước đế: 100*100mm
  • Chiều cao tiêu chuẩn: 5.5mm, 6.7mm
  • Đường kính lỗ: 10mm

Ứng dụng cho gạch ferrite buồng EMC

Sử dụng cho buồng EMC

Độ từ thẩm ban đầu 5500
Hệ số suy hao tương đối 15@0.1MHz
Mật độ từ thông bão hòa 280(1194A/m)
Từ dư 180
Lực kháng từ 3
Hệ số nhiệt độ tương đối 3
Nhiệt độ Curie 90
Mật độ 4.85*1000
Điện trở suất 100



Hiệu suất

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Đặc tính vật liệu của Hz-FT

Thuộc tính Ký hiệu Đơn vị Giá trị
Độ từ thẩm ban đầu μiac   5500 ±20%
Hệ số suy hao tương đối tanδ/μiac ×10-6 15 (0.1MHz)
Mật độ từ thông bão hòa Bs mT 280 (1194A/m)
Từ dư Br mT 180
Lực kháng từ Hc A/m 3
Hệ số nhiệt độ tương đối (20℃∼60℃) αμr ×10-6/℃ 3
Nhiệt độ Curie Tc ℃ >90
Mật độ δ ㎏/㎥ 4.85×103
Điện trở suất ρ Ω·m >100

Đồ thị điển hình của Tổn thất phản xạ (dB) và Thông số kỹ thuật hiệu suất

5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m 0

Tần số Điển hình Thông số kỹ thuật
30MHz -25.5dB -24.0dB tối đa.
100MHz -38.0dB
300MHz -19.5dB
500MHz -16.0dB
700MHz -12.0dB
1000MHz -12.0dB -9.0dB tối đa.











5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m 1

Mã Kích thước tính bằng mm
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
Cân nặng 330g



5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m 2

5.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m 35.2mm Độ dày Ferrite Tile Absorber cho Phòng chống bức xạ EMC 3m 4
