High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Tấm hấp thụ ferrite tần số cao cho phòng chống nhiễu RF kích thước 100*100 phòng chống nhiễu RF buồng không phản xạ EMC

Sản phẩm - Máy hấp thụ gạch Ferrite
  • Làm nổi bật

    Rf bảo vệ Ferrite Tile Absorber

    ,

    Máy hấp thụ gạch Ferrite 100x100

    ,

    Máy hấp thụ gạch Ferrite 100dB

  • Kiểu
    gạch ferit
  • Màu sắc
    Đen
  • Kích thước cơ sở
    100*100
  • độ dày
    5.2mm 6.7mm
  • Băng thông 3dB
    14K
  • Mất chèn
    100dB
  • Trở kháng đầu vào
    50ohm
  • Suy giảm dải tần
    100dB
  • Ứng dụng
    Phòng EMC
  • MOQ
    500 chiếc
  • Cung cấp
    10000
  • Vận chuyển
    Bằng đường biển
  • Cảng
    Thượng Hải
  • Nguồn gốc
    Giang Tô, Trung Quốc
  • Hàng hiệu
    neutral
  • Chứng nhận
    CE RoHS
  • Số mô hình
    5.2
  • Số lượng đặt hàng tối thiểu
    1-9 miếng
  • Giá bán
    $1000
  • chi tiết đóng gói
    100 chiếc trong một thùng carton tổng trọng lượng khoảng 20Kg
  • Khả năng cung cấp
    100 Piece / Pieces mỗi Tuần

Tấm hấp thụ ferrite tần số cao cho phòng chống nhiễu RF kích thước 100*100 phòng chống nhiễu RF buồng không phản xạ EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Nhận giá nói chuyện ngay.

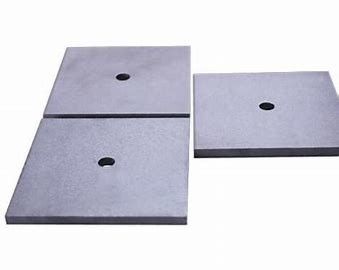

Kích thước gạch Ferrite

  • Kích thước cơ sở: 100*100mm
  • Chiều cao tiêu chuẩn: 5,2mm, 6,7mm
  • Chiều kính của lỗ: 10mm





Ứng dụng gạch Ferrite

  • Được sử dụng cho buồng EMC

Dựa trên nguyên tắc có khả năng thấm từ phức tạp bằng (hoặc gần như bằng) với hằng số dielectric phức tạp.Vật liệu có tính chất này thể hiện trở kháng bằng "không gian tự do" và do đó không phản xạ năng lượng bức xạ ở mức bình thường.

Ferrite Tile có thể cung cấp 10dB - 25dB hấp thụ giữa 30MHz và 1GHz.

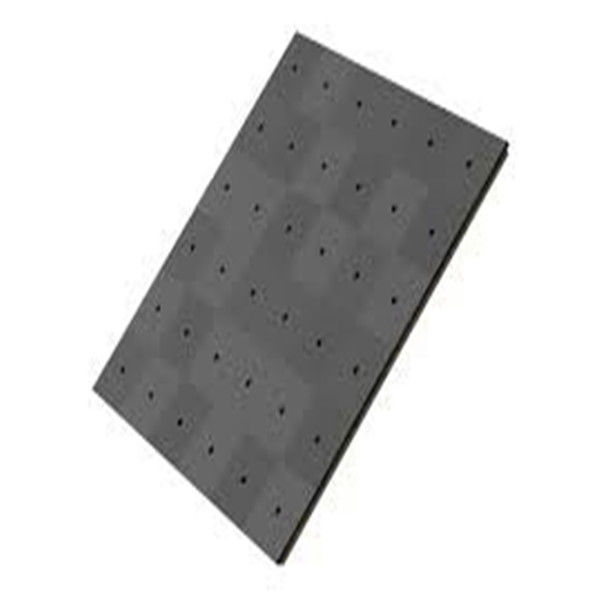

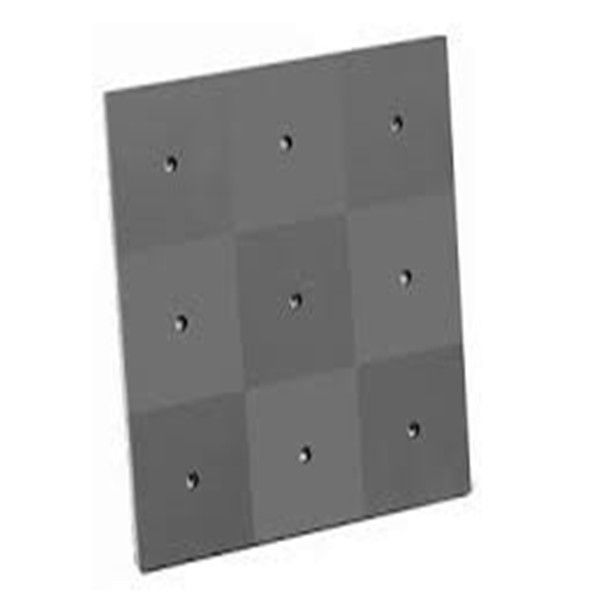

Kích thước cho gạch ferrite của buồng EMC

  • Kích thước cơ sở: 100*100mm
  • Chiều cao tiêu chuẩn: 5,5mm, 6,7mm
  • Chiều kính của lỗ: 10mm

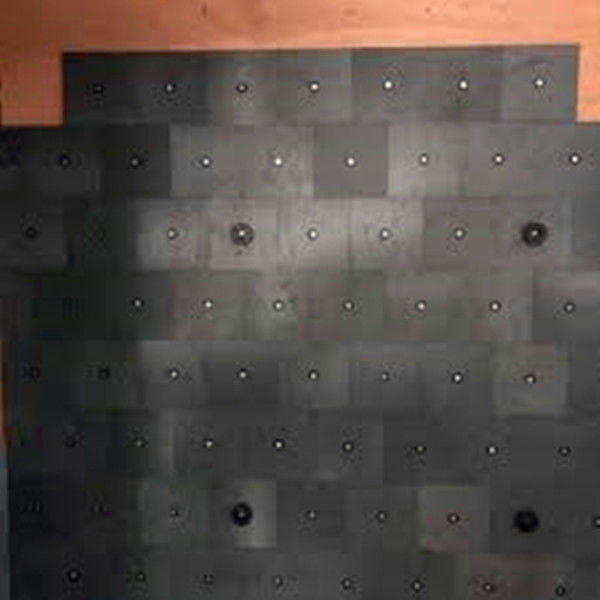

Ứng dụng cho gạch ferrite của buồng EMC

Được sử dụng cho buồng EMC

Tính thấm ban đầu 5500
Nguyên nhân mất mát tương đối 15@0.1MHz
mật độ luồng bão hòa 280 ((1194A/m)
Remanence 180
sự ép buộc 3
Tỷ lệ nhiệt độ tương đối 3
Nhiệt độ Curie 90
Mật độ 4.85*1000
Kháng chất 100



Hiệu suất

30MHz -25,5dB
100MHz -38dB
300MHz -19,5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Tấm hấp thụ ferrite tần số cao cho phòng chống nhiễu RF kích thước 100*100 phòng chống nhiễu RF buồng không phản xạ EMC 0

Phần Kích thước bằng mm
A 99.95 +/- 0.10
B 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/-0.20
Trọng lượng

330g





Tấm hấp thụ ferrite tần số cao cho phòng chống nhiễu RF kích thước 100*100 phòng chống nhiễu RF buồng không phản xạ EMC 1Tấm hấp thụ ferrite tần số cao cho phòng chống nhiễu RF kích thước 100*100 phòng chống nhiễu RF buồng không phản xạ EMC 2
