Làm nổi bật
Ngói Ferrite phòng EMC
,gạch Ferrite 6
,7mm
-
KiểuBộ lọc RC
-
Hàm chuyểnThông thấp
-
Loại góiGắn bề mặt
-
Tần số trung tâm danh nghĩa50Hz
-
Băng thông 3dB1 MHz
-
Mất chèn100
-
Trở kháng đầu vào50
-
Suy giảm dải tần100
-
Kích thước cơ sở10*10
-
chiều cao tiêu chuẩn5.2mm, 6.7mm
-
Màu sắcĐen
-
MOQ5 mét vuông
-
Loại mô hìnhNgói 52, Ngói 67
-
Bưu kiệnvới tấm
-
CảngThượng Hải
-
Nguồn gốcTrung Quốc
-
Hàng hiệuhaozhuo
-
Chứng nhậnCE RoHS
-
Số mô hìnhH-100
-
Số lượng đặt hàng tối thiểu> = 1000 miếng
-
Giá bán$2.90
-
chi tiết đóng góiTRƯỜNG HỢP GỖ
-
Khả năng cung cấp1000 Piece / Pieces mỗi tuần

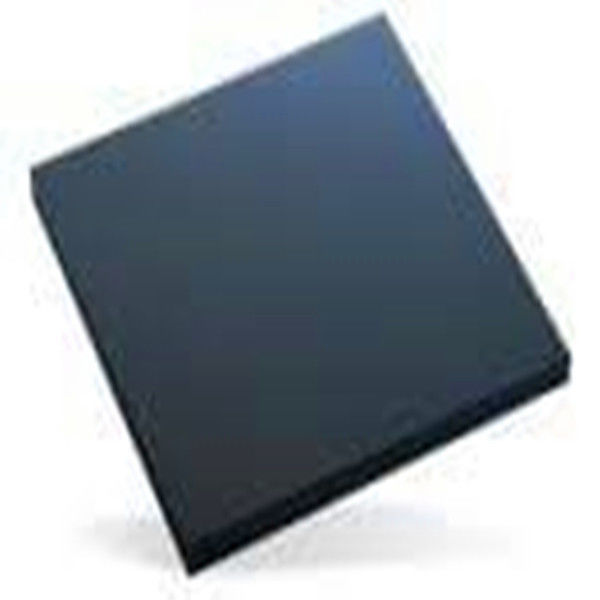

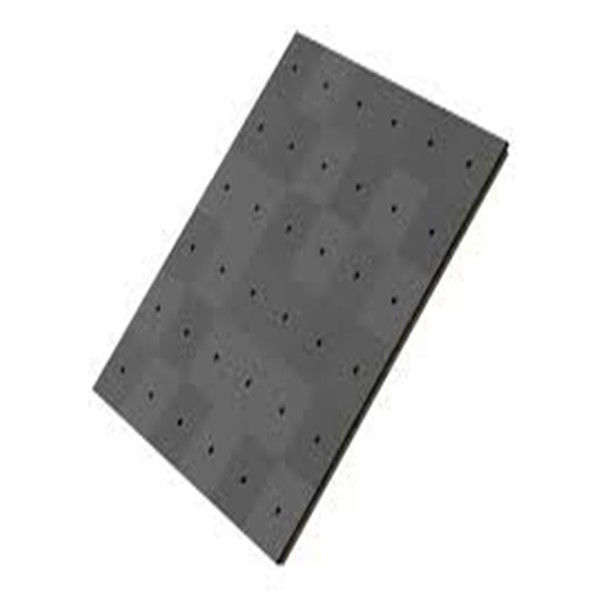

EMC Chamber Ferrite Tile Absorber Phòng anheoc rf phòng chắn
6.7mm độ dày 100 * 100 gạch Ferrite cho Phòng EMC
Các thuộc tính vật lý chính của Ferrite trong màn chắn là nó bao gồm các miền có thiên vị phân cực và điều này xoay chống lại sóng dao động để hấp thụ năng lượng bức xạ.Ferrit rất tốt giữa dải tần số 30MHz đến 800MHz với hiệu suất giảm sau đó.

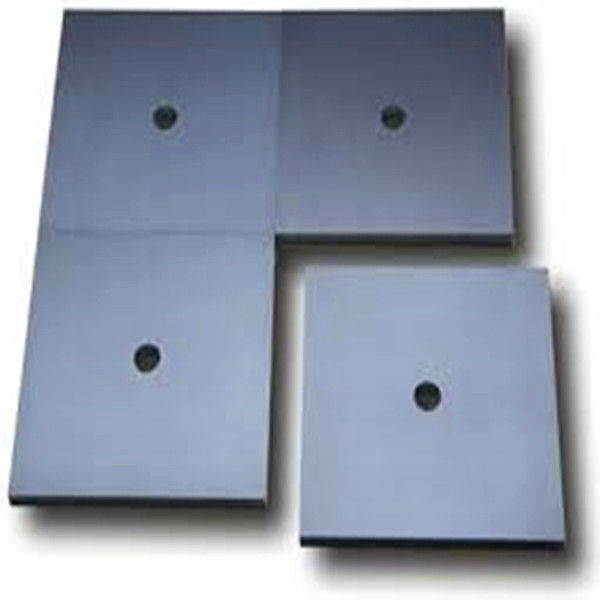

Kích thước gạch Ferrite
· Kích thước cơ sở: 100 * 100mm
· Chiều cao tiêu chuẩn: 5,2mm, 6,7mm
· Độ kính của lỗ: 10mm
| Tính thấm ban đầu | 5500 |
| Nguyên nhân mất mát tương đối | 15@0.1MHz |
| mật độ luồng bão hòa | 280 ((1194A/m) |
| Remanence | 180 |
| sự ép buộc | 3 |
| Tỷ lệ nhiệt độ tương đối | 3 |
| Nhiệt độ Curie | 90 |
| Mật độ | 4.85*1000 |
| Kháng chất | 100 |
| 30MHz | -25,5dB |
| 100MHz | -38dB |
| 300MHz | -19,5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Ứng dụng gạch Ferrite

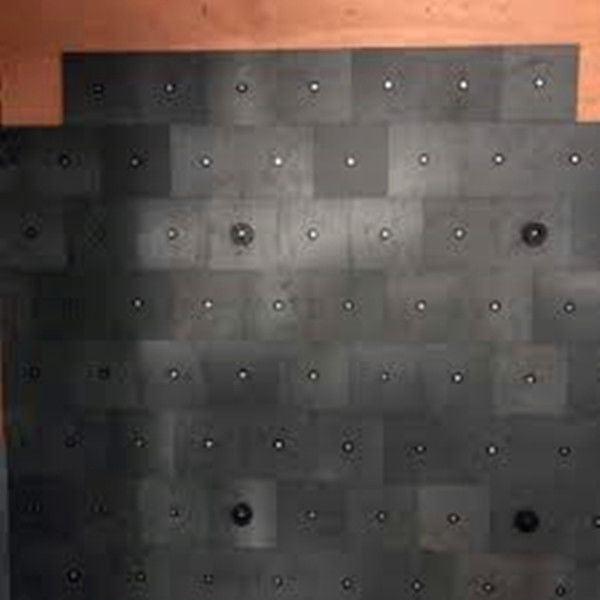

· Sử dụng cho buồng EMC
Dựa trên nguyên tắc có khả năng thấm từ phức tạp bằng (hoặc gần như bằng) với hằng số dielectric phức tạp.Vật liệu có tính chất này thể hiện trở kháng bằng "không gian tự do" và do đó không phản xạ năng lượng bức xạ ở mức bình thường. Gạch Ferrite có thể cung cấp 10dB - 25dB hấp thụ giữa 30MHz và 1GHz. Gạch mỏng (khoảng 0,26 inch), nhưng có thể nặng (khoảng 10 lbs mỗi feet vuông).

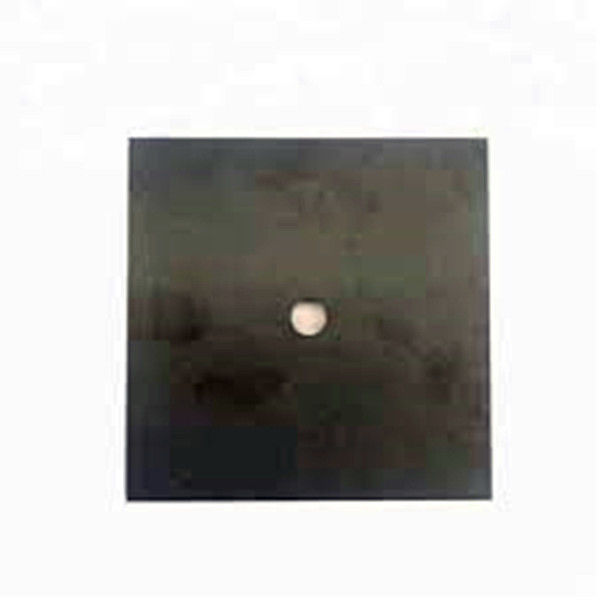

Kích thước cho gạch ferrite của buồng EMC
· Kích thước cơ sở: 100 * 100mm
· Chiều cao tiêu chuẩn: 5,5mm, 6,7mm
· Độ kính của lỗ: 10mm
Ứng dụng cho gạch ferrite của buồng EMCĐược sử dụng cho buồng EMC
