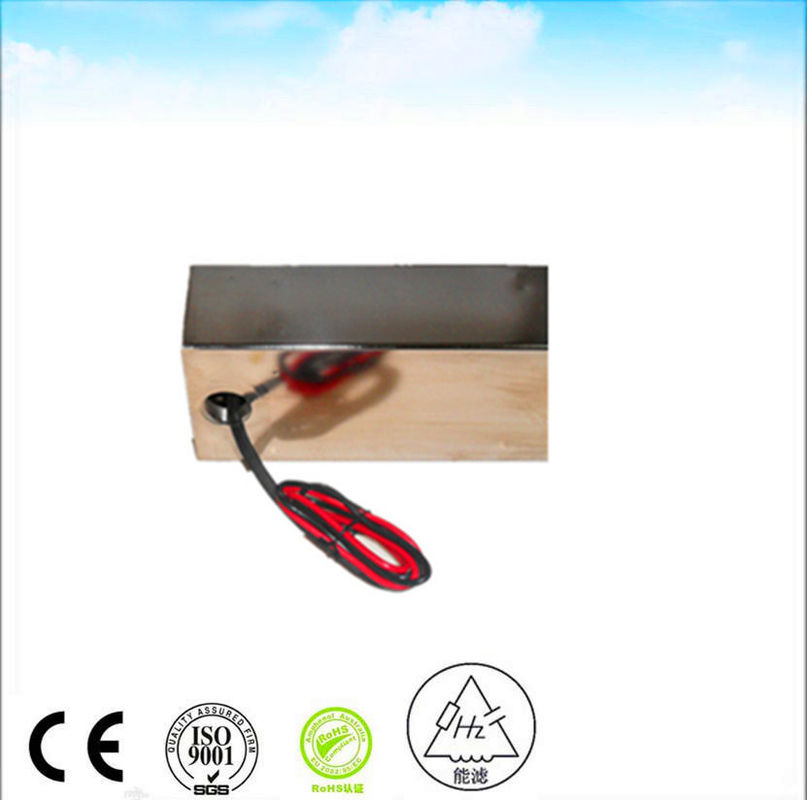

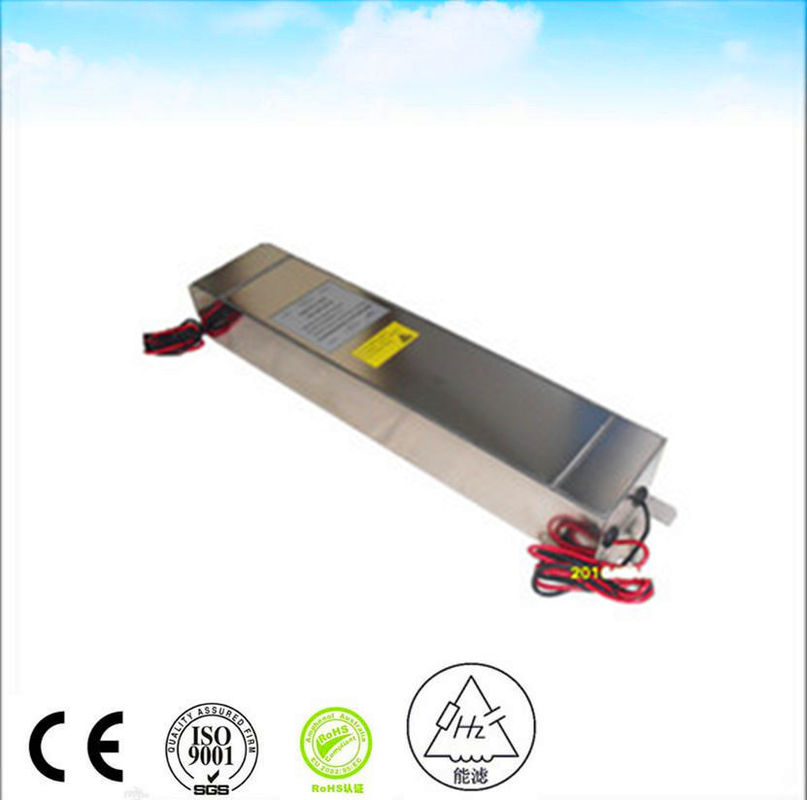

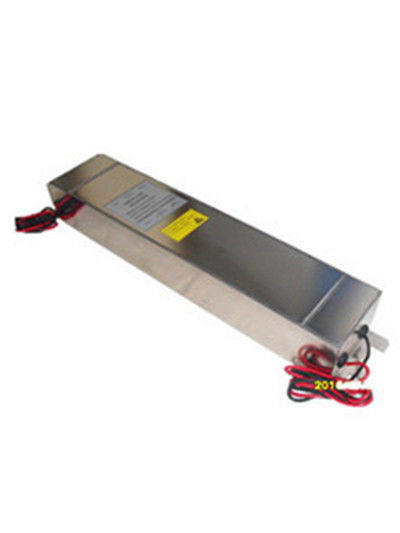

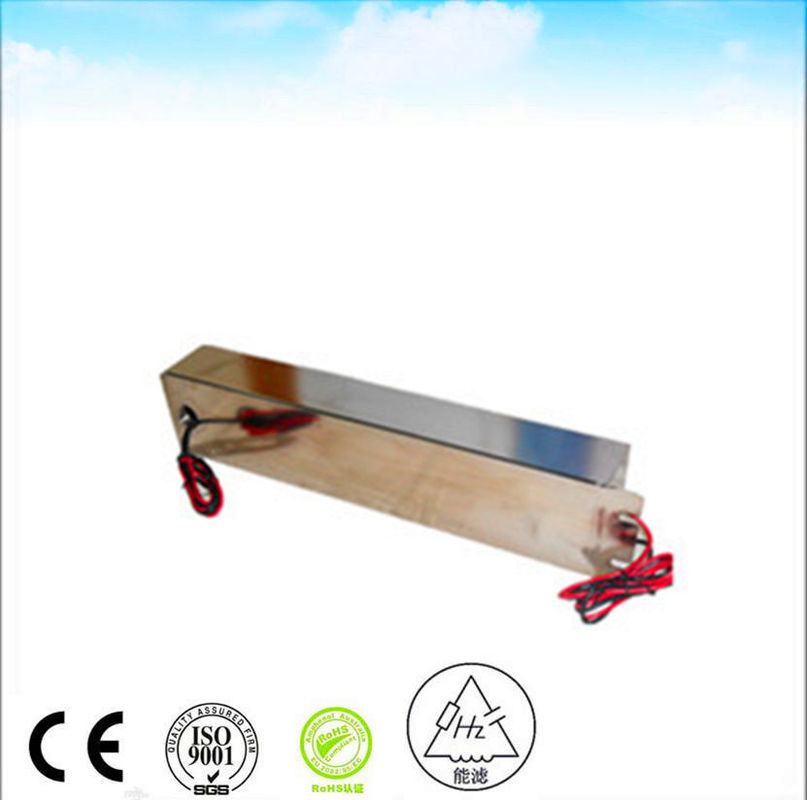

1P 220VAC 50/60 Hz16A BỘ LỌC DÒNG ĐIỆN EMI CHO PHÒNG NGỦ RF
Hầu hết các thiết bị điện tử đều có bộ lọc EMI, dưới dạng một thiết bị riêng biệt hoặc được nhúng trong bảng mạch.Chức năng của nó là giảm nhiễu điện tử tần số cao có thể gây nhiễu cho các thiết bị khác.Các tiêu chuẩn quy định tồn tại ở hầu hết các quốc gia nhằm hạn chế lượng tiếng ồn có thể phát ra.
Dữ liệu hiệu suất |
Giảm điện áp: Ít hơn 1V |
Quá tải: 140% dòng định mức trong 15 phút |
Méo hài: Dưới 2% @ dòng định mức đầy đủ |
Dòng rò rỉ: ≤0.2A@380/230VAC và 50Hz |
Điện áp chịu được điện môi: 1000VDC (dòng sang dòng) 1000VDC (dòng sang thùng) |
Điện trở cách điện DC: Theo MIL-STD-202 Phương pháp 202 |
Cường độ đầu cuối: Theo MIL-STD-202 Phương pháp 211 |
Nhiệt độ tăng: Theo MIL-F-15733 |
Che chắn hiệu quả: |
10KHz≥60dB |
1MHz ~ 20MHz≥100dB |
20MHz ~ 18GHz≥100dB |
18GHz ~ 40GHz≥80dB |
Phân loại khí hậu: 25/070/21 |
Bộ lọc đường dây điện, còn được gọi là bộ lọc đường dây điện EMI, là một mạng hai chiều thụ động, thiết bị điện có hiệu quả lọc điểm tần số cụ thể trong đường dây điện hoặc tần số ra khỏi điểm tần số cụ thể.Bộ lọc đường dây được thiết kế để chống nhiễu điện từ (EMI) trong nguồn điện lưới, và nó là một mạng hai cổng chọn lọc tần số thường bao gồm các cuộn cảm, tụ điện, điện trở.Thực ra nó là một loại kính lọc và cũng có thể gọi là bộ lọc phản xạ theo nguyên lý hoạt động.Nó cung cấp trở kháng nối tiếp cao và trở kháng song song thấp trong dải dừng của bộ lọc, nguồn nhiễu không khớp nghiêm trọng và trở kháng của nó với trở kháng tải, do đó truyền các thành phần tần số không mong muốn trở lại nguồn nhiễu.
Khi lựa chọn bộ lọc đường dây điện, ba chỉ số chính cần được xem xét: đầu tiên là điện áp và dòng điện, tiếp theo là tổn thất chèn, và cuối cùng là kích thước và cấu trúc.Vì bộ lọc bên trong thường được đặt trong chậu nên môi trường không phải là mối quan tâm chính.Tuy nhiên, các đặc tính nhiệt độ của tất cả các vật liệu làm bầu và tụ lọc có một số ảnh hưởng đến các đặc tính môi trường của bộ lọc nguồn.
